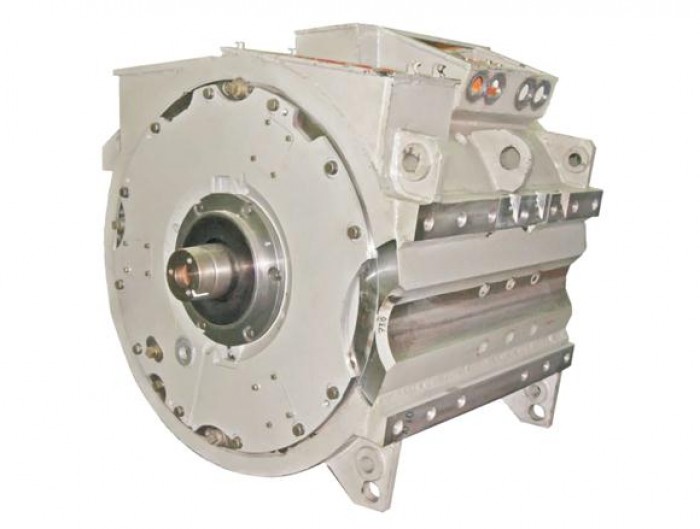

ЭК-810Ч, ЭК-810А


Электродвигатели тяговые постоянного тока ЭК-810Ч, 810А предназначены для привода колесных пар грузовых электровозов постоянного тока с номинальным напряжением в контактной сети 3 кВ.
Климатическое исполнение - У, категория размещения -1 по ГОСТ 15150.
По габаритно-присоединительным размерам и по электромеханическим характеристикам электродвигатели должны быть взаимозаменяемы с электродвигателями ЭДП-810 производства ГП "Электротяжмаш" (г. Харьков), СТК-810 производства ОАО "Смелянский электромеханический завод" при установке на один электровоз.
Электродвигатели сохраняют работоспособность при изменении номинального напряжения в соответствии с ГОСТ 6962.
Электродвигатели выдерживают внезапное исчезновение и восстановление питающего напряжения.

Основные технические характеристики

Наименование параметра Значение для номинального режима работы
часового  продолжительного
Мощность, кВт 810 755
Напряжение, В 1500 (3000/2) 1500 (3000/2)
Ток якоря, А 580 540
Частота вращения, об/мин 750 770
Момент вращающий, Н м 10300 9355
Степень возбуждения, % 100 100

Коэффициент полезного действия, %

- для ЭК-810Ч

- для ЭК-810А



93,1

93,5



93,3

93,7

Расход охлаждающего воздуха, м³/с 1,25
Статическое давление охлаждающего воздуха в контрольной точке,
не менее, Па (мм вод. столба)
1380 (140)

Мощность электродвигателя в тормозном режиме, кВт:

- при рекуперации

- при реостатном торможении

Ток якоря, не более



1000

750

500

Масса якоря, не более, кг

- для ЭК-810Ч

- для ЭК-810А



1800

1750

Масса электродвигателя, не более, кг

- для ЭК-810Ч

- для ЭК-810А



5000

4700

Габариты, мм 1265х1205х1220
